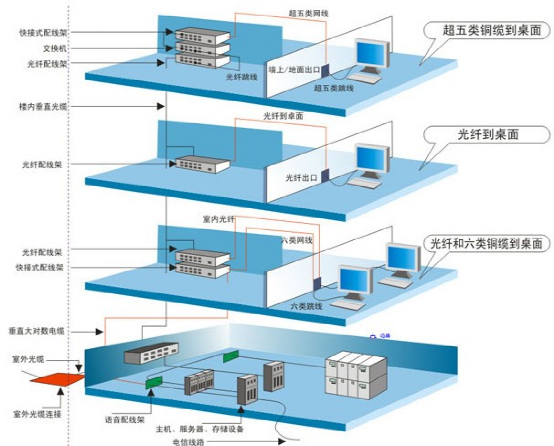

综合布线系统的结构

结构化(综合)布线系统 (Structured Cabling System 缩写SCS) 采用模块化和分层星型拓扑结构,它一般可分为六个子系统:

1工作区子系统

包括从终端设备出线，到信息插座的整个区域.

工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和信息口I/O之间搭桥.

在进行终端设备和I/O连接时，可能需要某种传输电子装置，但是这种装置并不是工作区子系统的一部分. 例如，调制解调器能为终端与其他设备之间的兼容性和传输距离的延长提供所需的转换信号.

2水平布线子系统

由建筑物各层配电间至各个水平区之间的电缆组成.

水平布线子系统是整个布线系统的一部分，将干线子系统延伸到用户工作区. 水平布线子系统与垂直干线子系统的区别在于：水平布线子系统总是处在一个楼层上，并端接在信息插座上. 在现有建筑物内，垂直干线子系统都由光缆组成；而水平电缆数限制为4对UTP (非屏蔽双绞线)及光缆（语音），它们能支持大多数现代通信设备. 在需要某些带宽应用时，可以采用光缆到桌面.

3管理子系统

由各层分设的配电间构成.

管理子系统由交连、互连和I/O等组成. 管理点为连接其他子系统提供连接手段。交连和互连允许将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路.I/O位在用户工作区和其他房间，使你在移动终端设备时能方便地进行插拔.在使用跨接线或插入线时，交叉连接允许将端接在单元一端的电缆上的通信线路连接到端接在单元另一端电缆上的线路. 跨接线是一根很短的单根导线，可将交叉连接处的两条导线端点连接起来；插入线包含几根导线，而且每根导线末端有一个连接插座重新提供一种简易的方法，而且不需要安装跨接线时使用的专用工具.

互连完成交叉连接的相同目的，但不使用跨接线或插入线，只是用带插头的导线、插座和适配器. 互连和交叉连接均适用于光缆. 光缆交叉连接要求使用光缆的插入线在两端都有光连接器和短光缆.

4垂直干线子系统

由连接设备间与各层配电间的干线电缆构成.

干线子系统是整个建筑物综合布线系统的一部分. 它提供建筑物的干线(馈电线)电缆的路由. 它通常是在两个单元之间，特别是在位于中央点的公共系统设备处，提供多个线路设施; 该子系统由所有的布线电缆组成，或者由导线和光缆以及将此光缆连到其它地方的相关支撑硬件组合而成；传输介质可能包括一幢多层建筑物的楼层之间垂直布线的内部电缆或从主要单元(如计算机房或设备间和其他干线间)来的电缆.

为了与建筑群中的其他建筑物进行连接和通信，干线子系统把设备间的中继线和布线叉连接点与建筑物之间设施相连，以组成建筑群子系统.

5设备间子系统

通常位于主机房内，使主干线经跳线架连接到各系统主机.

设备布线子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来. 该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来; 该子系统还包括设备间和邻近单元(如建筑物的入口区)中的导线, 这些导线将设备或雷电保护装置连接到符合美国电气法规(NEC)的有效建筑物接地点.

一般设备间子系统分作两部分考虑：

第一部分为计算机房，放置网络设备，在网络设备上可接服务器、主机等；

第二部分为通信中心，放置PABX及边接PABX与垂直干缆的主配线架等。

6建筑群子系统

建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的通信设备的装置上. 它是整个布线系统中的一部分(包括传输介质)并支持提供楼群之间通信设施所需的硬件，其中有导线电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备.
