一：音频连接线

简称音频线，由音频电缆和连接头两部分组成，其中：音频电缆一般为双芯屏蔽电缆，连接头常见的有RCA莲花接头、XLR卡侬接头、TRS接头（3.5mm小三芯；6.3mm大三芯；）

RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是最普遍的音频连接方式，每一根RCA线缆负责传输一个声道的音频信号，对于多声道系统，就要根据实际的声道数量配以相同数量的线缆。

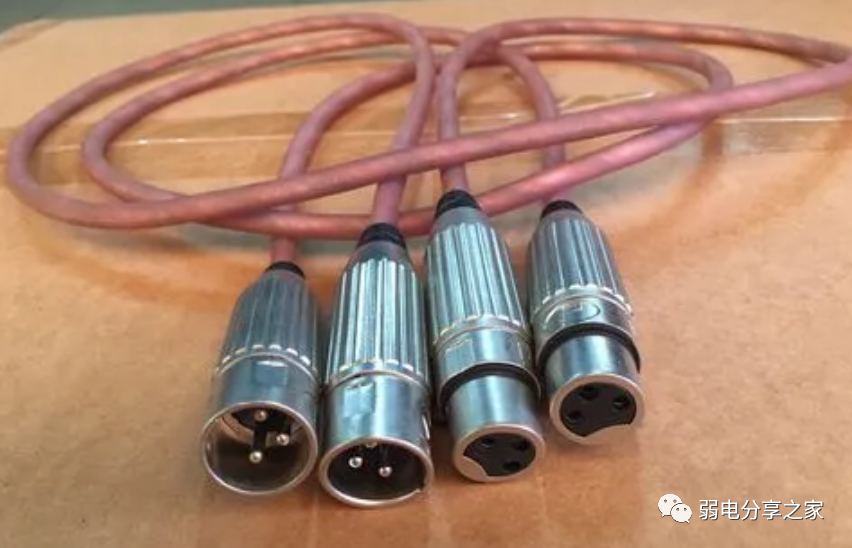

XLR接头,又被称做卡侬头。

这里需要提醒的是，XLR接头可以是3脚的，也可以是2脚、4脚、5脚、6脚。

当然，我们使用最普遍的接头，如上图所示，是3脚的卡侬头，即：XLR3，用于平衡信号的传输，由于采用了锁定装置，XLR连接相当牢靠。XLR接头通常在麦克风、电吉他等设备上能看到

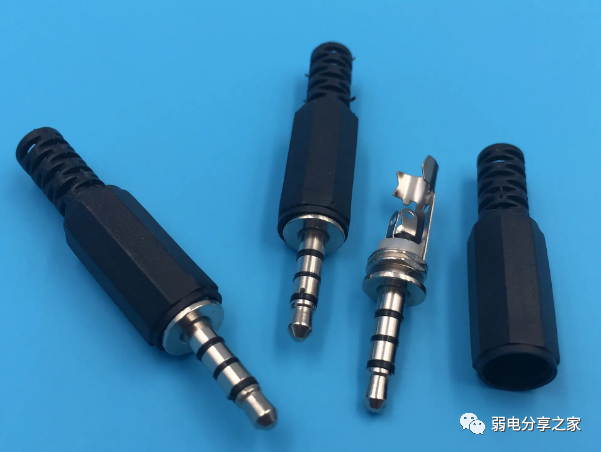

3.5mmTRS接头又叫做小三芯或者立体声接头，这是我们目前看到的最主要的声卡接口，除此之外，包括电脑音频，手机的耳机输出输出接口也使用这种接头。

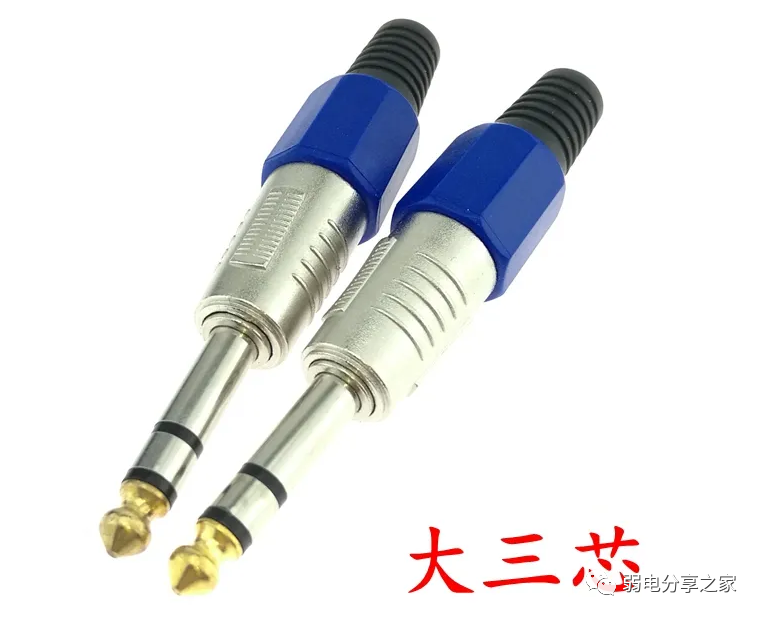

(6.3mm) TRS接头（俗称：大三芯）

它是一种常见的音频设备连接插头，一般用于平衡信号的传输或者非平衡立体声信号的传输，用作平衡信号的传输时候，功能与卡侬头一样。（注：将在后文对平衡信号和非平衡信号进行介绍）。

（6.3mm）TRS平衡接头能提供平衡输入/输出。除了具有耐磨损的优点外，还具有平衡接头独有的高信噪比，抗干扰能力强等特点。

二：平衡信号与非平衡信号

音频接头是音频信号的载体，所传输的信号种类不同，接头也有所不同。

在音频设备间传输的音频信号，可大致分成两类，平衡信号和非平衡信号

1.非平衡信号——声波转变成电信号后，如果直接传送就是非平衡信号

非平衡传输，只有两个端子，即：信号端与接地端。对于这种单相信号，使用同轴电缆，外皮是地，中间的芯是信号线。常见的接头，如BNC接头，RCA接头这种传输方式，通常在要求不高和近距离信号传输的场合使用，如家庭音响系统。这样连接也常用于电子乐器、电吉他等设备

2.平衡信号——如果把原始信号反相（相位差为180度），然后同时传送反相的信号和原始信号，就叫做平衡信号。原理：它是利用相位抵消 的原  理将音频信号传输过程中所受的其他干扰降至最低

原信号和反相位信号相减，得到加强的原始信号，由于在传送中，两条线路受到的干扰几乎一样，在相减的过程中，减掉了干扰信号，因此抗干扰能力更强。这种在平衡式信号线中抑制两极导线中所共同有的噪声的现象便称为共模抑制

平衡传输，需要并列的三根导线来实现，即接地线、热端线、冷端线。因此，平衡输入、输出接头，必须具有三个脚位，如卡侬头，大三芯接头。平衡传输一般出现在专业音频设备上，以及传输距离较远的场合

问题：平衡信号需要用平衡接头来传输，那么反过来，看到平衡接头，如大三芯TRS接头或者 XLR3接头，电路中传输的一定是平衡信号吗？？？？？？

答案是否定的。比如，当大三芯TRS接头用来传输立体声信号的时候，Tip脚传输左声道信号，Ring脚传输右声道信号，Sleeve脚接地，那么它此时传输的是两路不同的信号，即不是平衡信号。而平衡信号本质上是一路信号，只不过将其反相后，两路同时传输而已

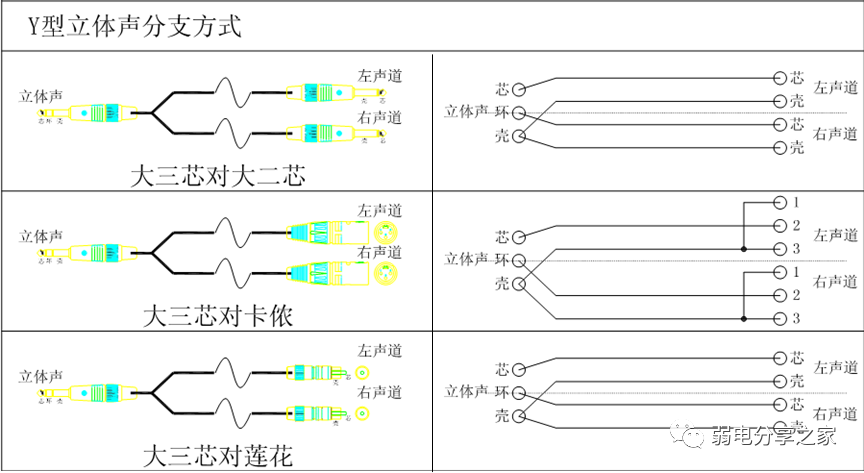

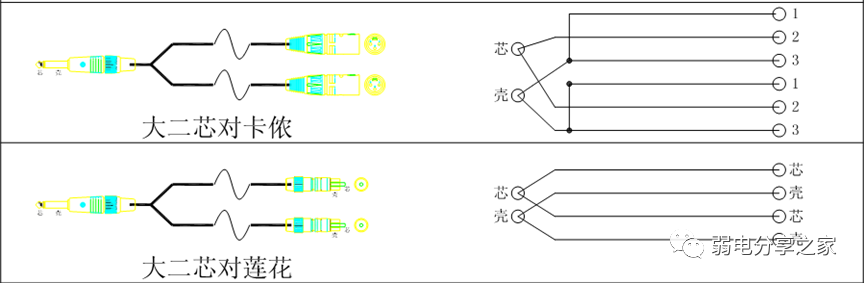

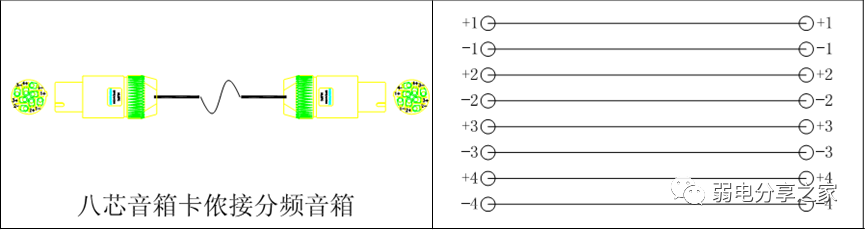

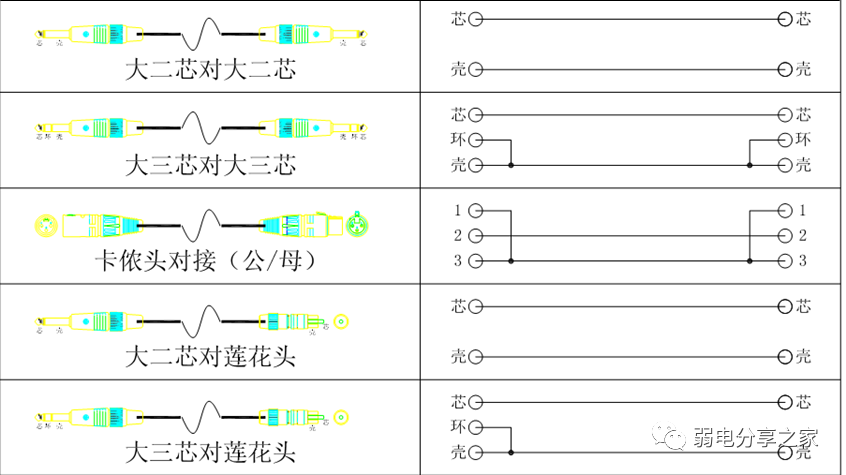

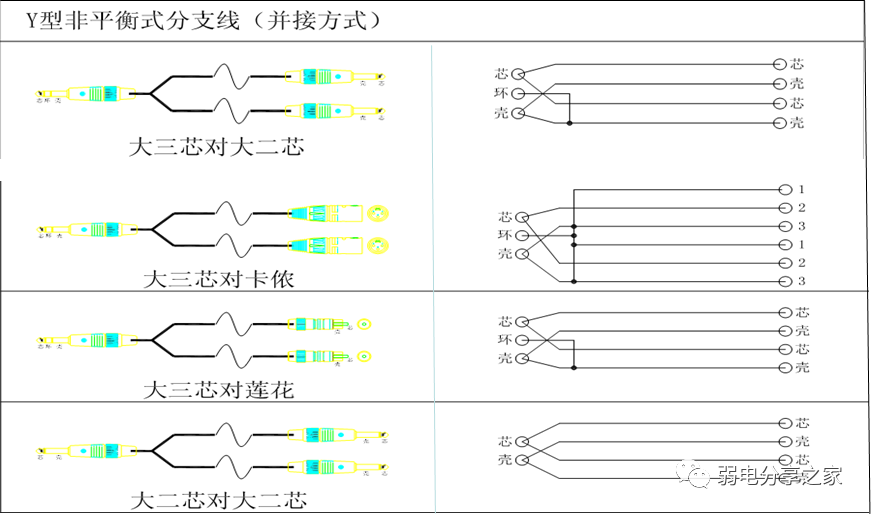

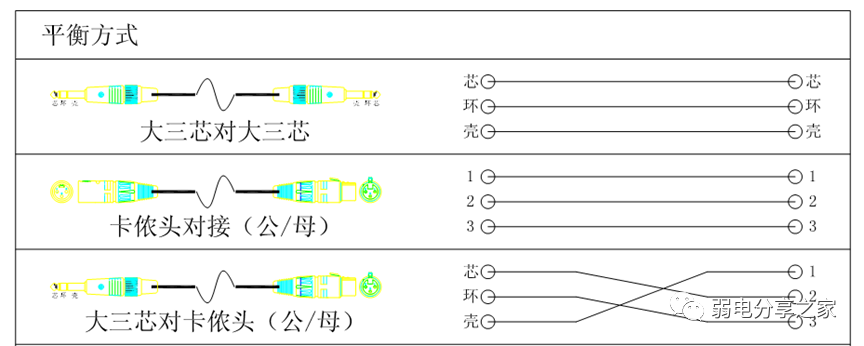

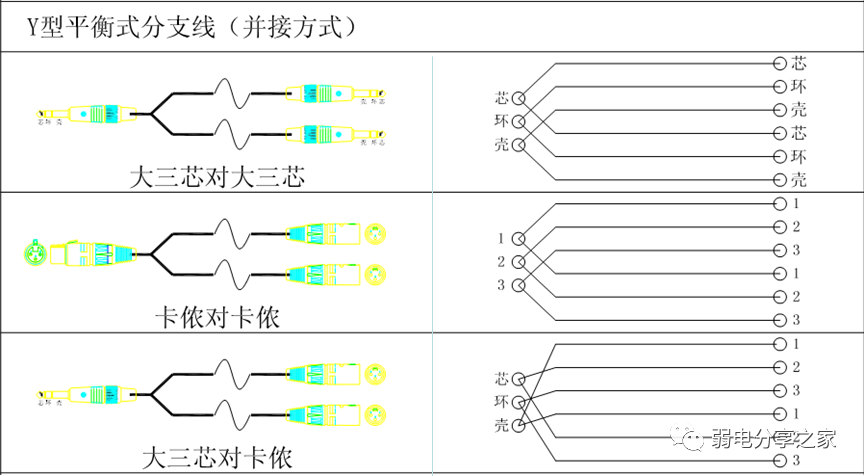

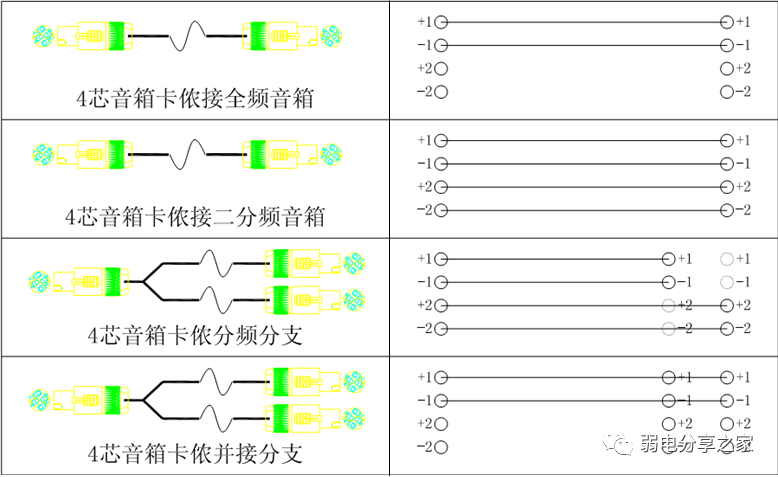

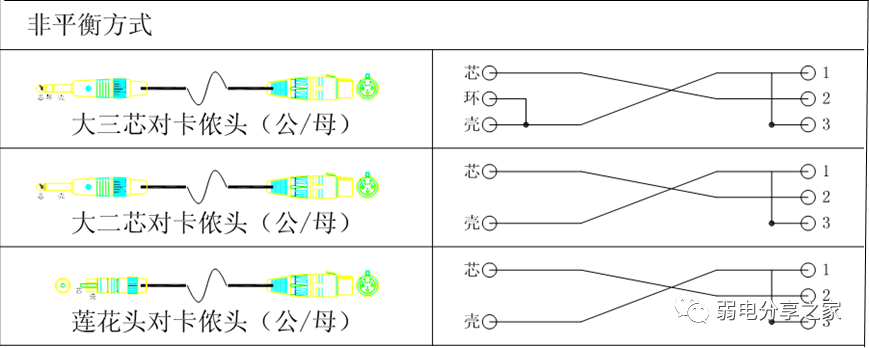

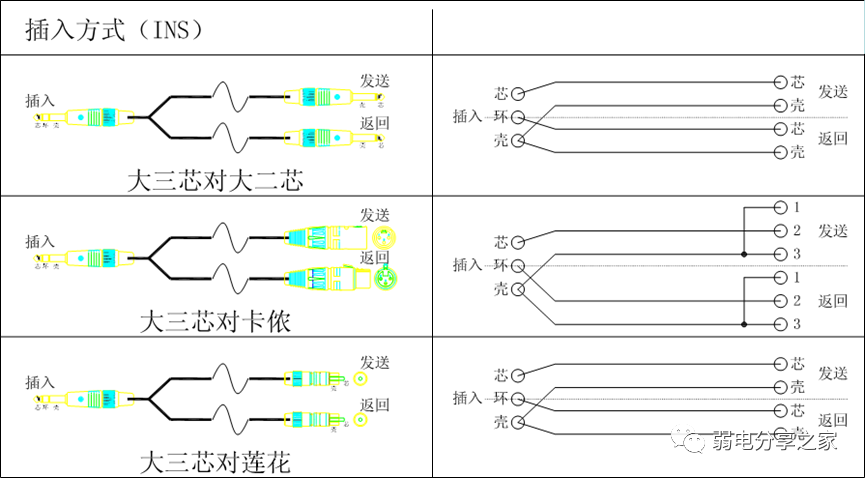

三：各种连接件连接方式
