北京某大中小学校园显示及控制系统解决方案-凯源恒瑞北京监控安装工程公司

一、项目概述

本项目旨在构建一套高性能、高可靠性、全场景适配的显示及控制系统。系统覆盖LED显示主屏核心硬件、专业级信号控制系统、全链路配套辅材，以及从前期勘查、设备安装到后期调试运维的全流程系统集成服务。建成后将全面满足指挥调度、实时视频监控、多类型信号接入与融合展示、远程设备操控等核心业务场景需求，确保实现画面高清细腻、信号切换无延迟无卡顿、操作界面直观便捷的核心目标。同时，系统将严格遵循安全性、可维护性、兼容性设计规范，完全符合国家相关技术标准及项目招标文件中的各项硬性要求，为指挥中心高效运转提供稳定、可靠的技术支撑平台。

二、设计原则

1.合规性原则：所有设备及系统的技术参数均严格对标招标文件要求，无任何指标偏离。其中关键技术指标符合GB/T 20145-2006《灯和灯系统的光生物安全性》等国家强制性标准。

2.可靠性原则：核心设备均采用嵌入式纯硬件架构，摒弃传统软件架构的稳定性短板，搭配工业级高耐磨、高散热材质，并融入电源冗余、风扇冗余等多重冗余设计。通过硬件选型优化与架构升级，确保系统能够适应指挥中心7×24小时不间断运行的严苛场景，全年平均无故障运行时间（MTBF）不低于10000小时，有效降低故障停机风险。

3.兼容性原则：为避免不同品牌设备间的接口协议冲突，LED显示屏与核心控制设备（视频综合服务平台）采用同一品牌设计，从底层保障硬件兼容性。同时，各设备接口均采用行业标准化协议，支持HDMI、DP、DVI、网络等多格式信号的无缝接入与输出，可轻松对接现有监控系统、业务系统等第三方平台，实现全系统无壁垒协同工作。

4.安全性原则：构建多层次安全防护体系，既保障设备运行安全，也兼顾操作人员健康安全。硬件层面具备蓝光护眼、光生物安全防护、电路过载保护、短路保护等功能；软件层面集成环境联动报警机制，可实时监测机房温湿度、烟雾等环境参数，实现异常情况自动预警与应急处置。全方位保障系统运行过程中的人员与设备安全。

5.可维护性原则：采用模块化设计理念，核心设备均可实现单元化拆解与更换，搭配LED显示屏前维护结构设计，无需预留后背维护空间，极大降低现场维护难度与作业空间需求。同时，系统内置远程监控功能，运维人员可通过客户端实时查看设备运行状态、参数数据，实现故障提前预判与远程初步排查，显著提升维护效率、降低维护成本。

6.扩展性原则：系统硬件预留充足的接口与扩展槽位，如视频综合服务平台预留多块板卡扩展位、汇聚交换机配备业务扩展槽、LED显示屏支持箱体拼接扩展等；软件层面采用模块化架构，支持功能模块的后期叠加升级。通过硬件预留与软件兼容设计，确保系统能够适应未来信号接入数量增加、显示规模扩大、业务功能升级的发展需求，延长系统生命周期。

三、系统总体架构

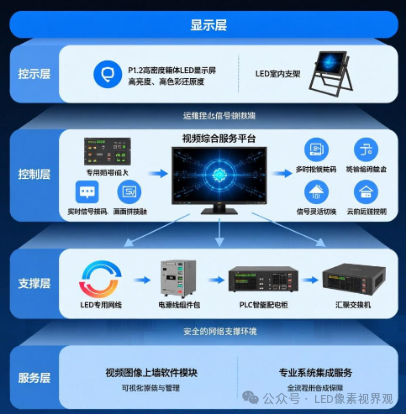

本系统采用“显示层-控制层-支撑层-服务层”四层架构设计，各层级职责清晰、协同联动，形成从信号采集、编码解码、传输处理到终端显示、运维管控的全流程闭环管理体系，确保信号流转高效、管控精准、显示稳定，具体层级分工如下：

1.显示层：作为系统的终端呈现载体，由P1.2高密度箱体LED显示屏及配套LED室内支架组成。核心作用是将经过控制层处理后的各类视频信号（监控画面、业务数据、远程会议画面等）以高清、高亮度、高色彩还原度的形式呈现，为指挥决策提供直观、清晰的视觉支撑。

2.控制层：承担系统的核心信号处理任务，以视频综合服务平台为核心中枢，搭配各类专用输入输出板卡及LED发送卡，实现多源信号的集中接入、实时编码解码、画面拼接融合、信号灵活切换、云台远程控制等核心功能，是保障系统高效运转的“大脑”。

3.支撑层：作为系统运行的基础保障环节，涵盖LED专用网线、电源线组件包、PLC智能配电柜、汇聚交换机等全链路辅材。主要为整个系统提供稳定可靠的电力供应、高速无损耗的信号传输通道以及安全的网络支撑环境，确保各层级设备能够正常协同工作。

4.服务层：聚焦系统的运维管控与售后保障，通过视频图像上墙软件模块实现对整个系统的可视化操作与管理，搭配专业的系统集成服务，覆盖设备安装调试、人员培训、后期运维等全流程服务，为系统长期稳定运行提供全方位保障。

四、各子系统详细设计

（一）指挥中心主屏子系统

1.P1.2箱体LED显示屏

•核心参数设计：结合指挥中心大尺寸、高清晰、高稳定性的显示需求，对LED显示屏核心参数进行精准设计，确保各项指标适配业务场景：

•有效显示尺寸：严格按照招标文件要求，设计为10.88m×3.36m的超大显示尺寸，经核算实际显示面积达36.45㎡，可满足多画面同时展示的需求。

•像素指标：采用小间距技术，像素点间距1.25mm，像素密度422500点/㎡。小间距设计可大幅提升画面细腻度，有效消除传统LED显示屏的颗粒感，确保文字、图像、视频等各类内容清晰呈现，尤其适配指挥中心精细化数据展示场景。

•光学性能：峰值亮度≥600cd/㎡，可根据环境光线强度自动调节亮度，兼顾强光环境下的可视性与弱光环境下的护眼需求；对比度达5000:1，高对比度可增强画面明暗层次，提升动态画面的细节表现力；色度均匀性控制在±0.003Cx、Cy之内，确保显示屏任意区域色彩一致性，避免出现局部色差问题。

•功耗控制：采用低功耗LED灯珠与智能电源管理技术，峰值功耗≤420W/㎡，平均功耗≤140W/㎡，在保障优质显示效果的同时，有效降低系统能耗，符合绿色节能的建设理念，长期运行可显著节约电费成本。

•箱体设计：采用640(W)×480(H)标准压铸铝箱体，单箱体分辨率为416×312。压铸铝材质相较于传统钣金材质，具备轻量化、散热性能优异、结构强度高的核心优势；同时支持完全前维护设计，运维人员可从显示屏正面完成箱体拆装、故障排查，无需预留后背维护空间，大幅提升安装空间利用率。

•安全防护：重点强化人员健康与设备安全防护，蓝光危害严格符合GB/T 20145-2006标准，蓝光危害加权辐亮度值(LB)≤100W·m⁻²·sr⁻¹，确保操作人员在2.8h内无视网膜蓝光伤害，属于无危害类产品；光生物安全评估为无危害类，全面满足30000s紫外危害、1000s近紫外危害、10s视网膜热危害、1000s红外辐射危害的多重防护要求，杜绝光辐射对人体的伤害。

•环境适应性：针对指挥中心室内恒温、少粉尘的环境特点，设计工作温度范围为-10℃~40℃，工作湿度为10%~60%RH（无冷凝水），具备较强的环境适应能力，可在不同季节、不同地域的指挥中心稳定运行，无需额外配备专用恒温恒湿设备。

•功能实现：围绕指挥中心高效操作需求，设计多元化功能，提升信号管控便捷性：

•信源切换：支持物理按键、客户端软件、遥控器、设备自带Web浏览器四种灵活切换方式，操作人员可根据实际场景选择最便捷的操作方式；系统实时显示各信源接入状态，便于快速定位信号问题。

•状态监控：内置智能化状态监控模块，运维人员通过Web浏览器即可远程查看LED整墙的运行概览信息、接收卡部署规模及连线状态，鼠标悬浮至对应网格区域时，可精准显示网口号、设备工作状态、实时温度等详细参数，实现设备运行状态的可视化管控。

2.LED室内支架

•结构设计：作为LED显示屏的安装承载基础，支架结构设计聚焦稳定性、防尘性与适配性，具体如下：

•采用一体化框架设计，通过精密机械加工保障框架平整度与垂直度，支持大规模显示屏的精准拼接，可有效控制拼接间隙与拼接误差，确保显示屏整体画面无缝衔接，提升视觉效果与显示精度。

•采用全封闭防尘结构设计，配备前封板+后开门的双重防护结构，同时包含侧封板、顶盖板等完整防护组件，可有效隔绝机房内的灰尘、杂物进入显示屏箱体内部，避免灰尘附着在灯珠、电路板上影响设备散热与使用寿命。

•材质选用SPCC高强度钢板，该材质具备优异的承重性能与抗变形能力，可稳定承载超大尺寸LED显示屏的重量；表面经静电喷塑处理，形成一层耐腐蚀、耐磨的防护涂层，可有效抵御机房内湿度变化、轻微化学腐蚀等环境影响，延长支架使用寿命。

•底座高度采用可定制化设计，可根据指挥中心现场安装环境、操作人员观察视角等实际需求灵活调整，适配不同的安装场景（如落地安装、壁挂安装等）及操作需求；经核算，支架实际安装面积为45.09㎡，可完全覆盖LED显示屏的安装需求。

3.LED发送卡

•硬件配置：按照大尺寸LED显示屏的信号传输需求，配置丰富接口与强大带载能力，确保信号传输稳定高效：

•输入接口：配备1个HDMI2.0、1个DP1.2、1个DVI、1个USB2.0可兼容多种类型的信号源接入，满足指挥中心不同业务系统的信号传输需求；输出接口：包含1个Audio OUT、1个HDMI2.0(Loop)、20个带载网口，同时配备1个开关按键、3个功能按键，便于现场操作与信号扩展。

•带载能力：单网口支持65W像素的信号传输，总带载能力可达1300W像素，完全能够满足10.88m×3.36m超大尺寸LED显示屏的信号传输需求，可保障多画面同时显示时的信号流畅性，无延迟、无卡顿。

•核心功能：集成信源管理、自检、网络控制等多元化功能，提升信号管控与运维效率：

•信源管理：支持实时显示各信源接入状态，操作人员可通过按键、客户端软件、Web浏览器等方式实现信源快速切换；同时可根据实际需求灵活调节图像亮度、色温及图像模式，适配不同显示场景。

•自检功能：内置全方位自检模块，支持通过客户端软件、物理按键、Web浏览器三种方式启动自检，可对屏幕进行红、绿、蓝、白单色显示及条纹逐行扫描检测，能够快速定位显示屏的坏点、线路故障等问题，为运维人员提供精准的故障排查方向，缩短故障修复时间。

•网络控制：采用双控制网口设计，支持TCP/IP网络协议，两个网口可分别用于设备本地控制与远程网络级联，灵活适配指挥中心的组网需求，既保障本地操作的便捷性，也支持多设备协同管控。

•状态监控：运维人员可通过客户端软件或Web浏览器远程查看接收卡的序号、型号、软件版本、网口link状态、电压及温度等关键参数，实时掌握设备运行状态，可提前预判设备故障风险，实现预防性维护。

•配置数量：结合显示屏尺寸与带载需求，配置2台LED发送卡，实现信号的冗余传输与负载均衡，进一步提升信号传输的稳定性，避免单台设备故障导致的显示中断。

（二）控制系统子系统

1.视频综合服务平台机箱

•硬件架构：采用工业级嵌入式纯硬件架构设计，摒弃传统PC架构依赖操作系统的弊端，具备启动速度快、运行稳定性高、抗电磁干扰能力强的核心优势，可有效避免软件崩溃、病毒入侵等问题对系统运行的影响。同时，设备支持16张解码板扩展，最大可实现512路1080P@30fps视频解码输出，能够充分满足指挥中心多路监控画面、业务数据画面同时上墙显示的需求。

•解码能力：具备超强的多格式、多分辨率视频解码能力，单块解码板支持灵活的解码组合方案，可适配不同分辨率的视频信号接入：

•单块解码板支持：2路3200W/2400W，或4路1600W/1200W，或8路800W，或12路600W/500W，或16路400W，或20路300W，或32路1080P，或64路720P/D1及以下分辨率实时解码；同时支持4路1080P MJPEG格式解码，可兼容主流监控摄像头、业务系统的视频格式，确保各类信号均可顺利解码上墙。

•核心功能：围绕指挥中心调度需求，集成多元化智能管控功能，提升操作便捷性与调度效率：

•云台控制：支持对选中并取流成功的视频窗口进行远程云台操控，可实现云台的上下左右转动、镜头变焦、聚焦等操作，适配指挥中心对远端监控场景的细节查看需求，提升监控调度的灵活性。

•抓屏上墙：支持远程笔记本桌面的整屏或单窗口抓屏上墙功能，实时传输帧率>30fps，确保桌面画面的流畅性；同时支持8路4K超高清信号同时上墙显示，且CPU占用率无明显变化，保障系统运行稳定性；支持电视墙8画面分割显示，可实现多源信号的同步展示，提升信息呈现效率。

•回显与预览：客户端软件支持电视墙回显功能，可将大屏显示画面实时接入本地显示器，便于操作人员查看大屏显示效果；客户端最大可同时预览64个监控画面，支持画面的快速切换与放大查看，便于运维人员实时监控各信号源的显示状态。

•多墙管理：支持16个电视墙的独立控制与场景切换，各电视墙可展示不同的内容、执行不同的操作，互不干扰，能够适配指挥中心多区域、多业务的显示需求，提升系统的多任务处理能力。

•预编辑功能：支持客户端软件提前编辑窗口操作（包括开关窗、漫游、缩放、分屏等）、上墙操作（本地信号源/网络信号源上墙、轮巡展示）、字幕叠加操作等，编辑完成后可一键统一切换上墙，整个过程不影响其他电视墙的正常运行，避免现场编辑对指挥调度工作的干扰。

•拼接功能：具备强大的单路/多路输入视频拼接显示能力，最大支持128路1080P像素拼接，不同输出口的画面同步无撕裂感，全屏刷新时间≤20ms，确保拼接画面的流畅性与一致性；支持15360x8640超高分辨率融合信号源上墙，可满足超大尺寸画面的高清展示需求，适配指挥中心全景态势展示场景。

•接口与分辨率支持：配备丰富的输入输出接口，支持多分辨率信号接入与输出，适配不同设备的连接需求：

•HDMI(4K)/DP(4K)输入子板支持1920x1080P60、3840x2160P60等分辨率；VGA/HDMI/DVI输入子板支持1024x768@60Hz至1920x1200@60Hz等标准分辨率，可兼容传统设备与高清设备的信号接入。

•输出支持4096x2160@60Hz、3840x2160@60Hz等多种超高分辨率，能够精准适配LED显示屏的显示需求，确保输出信号的清晰度与完整性。

•兼容性要求：为保障系统整体运行的稳定性与兼容性，视频综合服务平台与LED显示屏采用同一品牌设计，从底层硬件到上层软件实现全链路兼容，避免不同品牌设备间的协议冲突、信号损耗等问题。

•配置数量：配置1台视频综合服务平台机箱，作为整个控制系统的核心中枢，统筹各类信号的接入、解码、处理与输出，保障系统的集中化管控与高效运转。

2.视频综合服务平台4路HDMI输入板

•核心参数：针对中高清HDMI信号的接入需求，优化接口设计与编码能力，确保信号传输与编码质量：

•接口：配备4路HDMI1.4输入接口，支持HDMI内嵌音频和外置音频输入，可同时接入4路中高清视频信号及对应的音频信号，满足指挥中心多路业务系统、监控设备的信号接入需求。

•分辨率：支持1024x768@60Hz至1920x1200@60Hz标准分辨率信号接入，同时支持自定义分辨率设置，其中30Hz刷新率时自定义分辨率宽×高范围为92W~235W，60Hz刷新率时为48W~235W，可灵活适配不同设备的输出分辨率。

•编码能力：具备4路1080p@60Hz的实时编码能力，支持H.264/H.265两种主流编码格式，采用双码流输出设计，帧率最大可达30帧，可根据传输带宽与显示需求灵活切换码流，保障信号传输的流畅性。

•音频参数：支持16bit、48KHz采样率，采用双声道立体声设计，音频编码格式支持G722.1、G711u、G711A，可保障音频信号的高清还原，实现音视频同步传输与展示。

•配置数量：配置1台4路HDMI输入板，主要用于接入指挥中心的业务终端、中高清监控摄像头等设备的HDMI信号，为系统提供稳定的中高清信号输入支撑。

3.视频综合服务平台2路HDMI超高清输入板

•核心参数：针对4K超高清HDMI信号的接入需求，强化接口性能与分辨率支持能力，确保超高清信号的高质量传输：

•接口：配备2路HDMI2.0输入接口，支持HDMI内嵌音频和外置音频输入，可接入2路4K超高清视频信号及对应的音频信号，满足指挥中心超高清监控、高清会议等场景的信号接入需求。

•分辨率：支持1920x1080P60、3840x2160P60、4096x2160P60等标准超高清分辨率信号接入；同时支持大范围自定义分辨率设置，其中奇数口60Hz刷新率时自定义分辨率宽×高范围为48W~884W，30Hz刷新率时为92W~884W；偶数口60Hz刷新率时为48W~235W，30Hz刷新率时为92W~884W，可适配各类超高清设备的输出需求。

•编码能力：具备2路4096x2160@30Hz的实时编码能力，支持H.264/H.265两种编码格式，采用双码流输出设计，帧率最大可达30帧，可在保障超高清画质的同时，有效控制带宽占用。

•音频参数：与4路HDMI输入板保持一致，支持16bit、48KHz采样率，双声道立体声，音频编码格式支持G722.1、G711u、G711A，确保超高清音视频信号的同步传输与高质量还原。

•配置数量：配置2台2路HDMI超高清输入板，主要用于接入指挥中心的4K超高清监控摄像头、超高清视频会议终端等设备的信号，为系统提供超高清信号输入支撑，满足高清态势展示需求。

4.视频综合服务平台2路DP高清输入板

•核心参数：针对DP接口的高清信号接入需求，优化接口兼容性与编码性能，适配专业高清设备的信号传输：

•接口：配备2路DP1.2输入接口，支持DP内嵌音频和外置音频输入，DP接口具备传输带宽高、抗干扰能力强的优势，可适配专业图形工作站、高清视频播放器等设备的信号接入需求。

•分辨率：与2路HDMI超高清输入板保持一致，支持1920x1080P60、3840x2160P60、4096x2160P60等标准分辨率及宽800~8192、高600~8192的自定义高分辨率信号输入，可充分满足专业高清设备的信号接入需求。

•编码能力：与2路HDMI超高清输入板完全一致，具备2路4096x2160@30Hz的实时编码能力，支持H.264/H.265双码流编码，可保障DP接口高清信号的高效编码与稳定传输。

•音频参数：与其他输入板保持统一，支持16bit、48KHz采样率，双声道立体声，音频编码格式支持G722.1、G711u、G711A，确保DP接口音视频信号的同步传输与高质量还原。

•配置数量：配置1台2路DP高清输入板，主要用于接入指挥中心的专业图形工作站、DP接口高清监控设备等信号，丰富系统的信号接入类型，提升系统的兼容性。

5.视频综合服务平台2路HDMI输出板

•核心参数：聚焦视频信号的高清输出需求，优化接口设计与解码能力，确保信号输出稳定、画质清晰：

•接口：配备4路HDMI1.4输出接口，支持HDMI内嵌音频和外置音频输出，可同时输出4路高清视频信号及对应的音频信号，主要用于连接LED显示屏的输入接口，实现信号的最终呈现。

•分辨率：支持1024x768@60Hz至1920x1200@60Hz的高清分辨率输出，单口带载能力达260W，可灵活适配LED显示屏的不同显示区域需求，确保输出信号的完整性与清晰度。

•解码能力：具备64路视频解码通道，支持H264、H265、Smart264、Smart265、MJPEG等多种主流视频编码格式；其中Smart编码支持32路1080p、64路720p、2路3200万像素解码，MJPEG支持4路1080p、1路3840x2160解码，可实现对各类输入信号的高效解码，保障信号输出的流畅性。

•音频参数：音频解码支持G711-A、G711-U、G722.1等多种音频编码格式，采用双声道输出设计，可保障音频信号的高清还原，实现音视频同步输出，提升整体显示效果。

•配置数量：配置1台2路HDMI输出板，作为系统信号输出的核心组件，负责将解码后的高清音视频信号传输至LED显示屏，保障显示终端的信号供给。

（三）辅材子系统

1.LED网线组件包

•采用多股无氧铜丝绞合导体设计，无氧铜材质具备电阻低、导电性能优异、信号传输损耗小的优势，多股绞合结构可增强线缆的柔韧性，便于现场布线操作；线缆护套采用高品质PVC材质，具备良好的绝缘性能、耐磨性与抗老化性，可有效保护导体，避免因磨损、受潮导致的信号传输故障。

•专门针对LED显示屏的箱体级联需求设计，支持箱体间的精准网线连接，主网线长度可根据现场布线距离灵活定制，能够充分满足不同安装场景下的箱体连接需求，确保信号在箱体间的稳定传输，无延迟、无丢包。

•配置数量：结合LED显示屏的箱体数量与布线需求，配置15包LED网线组件包，每包包含主网线、水晶头、接线端子等完整配件，确保现场布线施工的顺利开展。

2.LED电源线组件包

•专门适配LED室内640箱体的电力供应需求，导体采用国标无氧铜材质，严格遵循国家电线电缆标准生产，具备电阻低、电能损耗小、发热少的优势，可保障电力的安全、高效传输；采用多股铜丝绞合设计，增强线缆的柔韧性，便于现场布线操作，尤其适用于箱体内部及箱体间的电力连接。

•主电源线长度支持根据现场安装场景的实际需求灵活定制，可精准适配不同安装距离的电力连接需求；线缆护套采用高品质PVC材质，具备优异的绝缘性能、耐高温性与耐磨性，可有效抵御设备运行过程中的高温影响，避免出现短路、漏电等安全隐患。

•配置数量：结合LED显示屏的箱体数量、配电柜输出回路数量等需求，配置8包LED电源线组件包，每包包含主电源线、接线端子、绝缘胶带等完整配件，确保电力连接施工的规范性与安全性。

3.LED配电柜

•核心参数：按照LED显示屏及整个系统的电力需求，设计高功率、高稳定性的配电参数，保障系统电力供应安全：

•额定功率：不低于30KW，可充分满足LED显示屏、视频综合服务平台、交换机等所有设备的同时运行电力需求；输入电压为380V，符合工业级电力输入标准；输出电压为220V，适配各类设备的电力输入需求；输出回路不少于9个单相回路，每路最大带载功率≥3.33KW，可实现对不同设备的独立供电控制。

•核心配置：配备63A塑壳断路器×1、32A交流接触器×3、40A微型1P断路器×9、16A 1P+N微型漏电保护断路器×1、10A微型1P断路器×1、8位铜排×12；输出接线端子不少于火零地接线端子×9组，同时配备PLC控制器×1、DC24V电源×1、RS232-RJ45转换器×1。

•线缆标准：二次回路电缆严格符合GB/T5023.3-2008、IEC60227-3:1997国家标准，规格为RV-0.75mm²，具备良好的导电性能与绝缘性能，可保障控制信号的稳定传输，避免因线缆问题导致的控制失灵。

•功能实现：集成智能控制、环境联动、多重保护等功能，实现电力供应的智能化、安全化管理：

•智能控制：支持三回路状态实时监测、远程控制、分步逐级上电、计划任务上电、温度检测、逻辑联动控制。

•环境联动：配备高精度温度传感器、烟雾传感器，可根据实际需求设置安全阈值，实现环境参数与供电的联动控制；当温度超过阈值时，系统自动触发软件报警，3秒后自动断开对应输出回路；当烟雾浓度超过阈值时，可灵活设置为3秒后断开输出回路或仅触发报警，最大限度保障系统安全。

•双重保护：采用输入侧塑壳断路器与输出侧微型断路器的双重保护设计，输入侧塑壳断路器可实现对总电力的过载、短路保护，输出侧微型断路器可实现对各独立回路的精准保护，当某一回路出现故障时，仅切断该回路供电，不影响其他设备正常运行，提升系统运行的稳定性。

•配置数量：配置1台LED配电柜，作为整个系统的电力供应核心，负责电力的接入、分配、控制与保护，保障系统电力供应的稳定、安全、智能。

4.视频图像上墙软件模块

•核心功能：作为系统的可视化操作核心，集成窗口管理、信号上墙、回放控制等多元化功能，实现对整个显示系统的便捷管控：

•窗口管理：支持视频窗口图层的创建、删除、移动、缩放、漫游、分屏、置顶、置底、锁定等全维度操作，操作人员可根据显示需求灵活调整窗口布局，实现多源信号的有序展示。

•信号上墙：支持监控点实时预览上墙、本地信号源（HDMI/DP等）预览上墙、远程桌面上墙等多种信号上墙方式；支持窗口主子码流灵活切换（根据带宽与画质需求调整）及轮巡预览，同时实时显示信号取流状态、码率、帧率等信息，便于操作人员掌握信号传输情况。

•回放控制：支持监控点历史视频回放上墙功能，提供快进（2×/4×/8×等倍数）、慢进、快退、慢退、暂停、恢复、停止等全功能回放控制，可精准定位历史视频中的关键画面，适配指挥中心的事件追溯需求。

•视图管理：支持将电视墙的窗口布局、信号内容保存为视图模板，可根据实际需求设置按特定时间点或周循环规律自动切换视图，无需人工频繁操作，提升显示管控的自动化水平。

•报警联动：支持与各类报警源（如温度传感器、烟雾传感器、监控摄像头报警等）实现联动，当触发报警时，系统自动联动对应的监控画面及预设视图上墙显示，同时在客户端软件弹出报警通知，支持报警确认、报警消除等操作，提升指挥中心的应急响应效率。

•配置数量：配置1台视频图像上墙软件模块，安装于控制终端，为操作人员提供直观、便捷的可视化操作界面，是实现系统高效管控的核心软件组件。

5.汇聚交换机

•硬件配置：按照指挥中心的网络传输需求，配置高性能、高可靠性的网络硬件，保障信号传输的高速、稳定：

•采用全网管机架式三层交换机设计，具备强大的网络转发与扩展能力；配备不少于48个千兆电口、4个万兆SFP+光口、1个业务扩展槽、2个电源模块槽位、2个风扇模块槽位。

•性能指标：交换容量不低于756Gbps/7.56Tbps，包转发率不低于252Mpps/432Mpps，可保障多路高清信号、控制信号的同时传输，无延迟、无丢包；设备内存≥2048Mbytes，具备强大的数据缓存能力；端口平均转发时延≤3us，进一步提升信号传输的实时性。

•管理接口：支持独立console管理串口、≥1个带外管理口；同时支持USB拷贝文件、MicroUSB登陆功能，为运维人员提供多元化的管理方式，提升管理便捷性。

•冗余设计：配备模块化电源≥1个，模块化风扇≥2个，采用冗余散热与供电设计，可有效避免因单电源、单风扇故障导致的设备停机，提升设备运行的可靠性。

•功能支持：支持丰富的网络协议与功能，保障网络的安全、高效运行：

•协议支持：IPv4 ACL表入方向≥2K条+出方向≥512条，可实现精准的网络访问控制，保障网络安全；MAC地址表≥64K，ARP表≥32K，端口MAC地址缓存≥2048个，可支持大量设备的网络接入，适配指挥中心后期设备扩展需求。

•组播与DHCP：支持IPv4/IPv6组播功能、IGMP snooping/MLD snooping，可高效处理多播信号（如监控视频流），减少网络带宽占用；支持DHCP snooping、DHCPv6 snooping、DHCP Relay、DHCP server等多种DHCP相关功能及SAVI功能，可实现IP地址的动态分配与管理，提升网络配置的便捷性与安全性。

•配置数量：配置1台汇聚交换机，作为指挥中心显示及控制系统的核心网络设备，负责连接各终端设备、控制设备，构建高速、稳定、安全的局域网环境，保障信号的高效传输。

（四）系统集成服务

1.服务范围

•设备搬运：涵盖所有设备从仓库到安装现场的二次搬运服务，安排专业搬运团队，采用专用搬运工具，确保设备在搬运过程中不受碰撞、挤压、潮湿等损坏，保障设备外观与性能完好。

•拆除与安装：负责现场原有旧设备的拆除、清理与处置工作，拆除过程中严格遵守安全操作规程，避免对现场环境、基础设施造成损坏；新设备安装严格按照施工图纸与技术规范执行，包括LED支架安装、显示屏箱体拼接、控制设备固定、辅材连接等，确保安装精度、连接可靠性，所有安装工序均经过严格质量检验。

•调试测试：提供全流程调试测试服务，包括硬件调试、软件配置、信号接入测试、拼接功能测试、联动测试，确保系统各项功能达到设计指标。

•售后服务：提供为期一年的全方位售后服务，建立专门的售后响应团队，提供备品备件供应（确保常用备件充足）、远程技术支持（2小时内响应，解决远程可处理的故障）、现场故障处理（24小时内到达现场处理重大故障）等服务，保障系统长期稳定运行。

•技术支持：提供定制化的技术培训服务，包括系统操作培训、维护培训，培训采用理论讲解与实操演示相结合的方式，确保用户操作人员、维护人员能够熟练掌握系统使用及基础维护技能，并提供培训手册等资料。

•服务数量：1项，为整个显示及控制系统提供全流程、一站式的系统集成服务，确保项目顺利实施与交付。

五、安装调试流程

（一）前期准备

1.现场勘查：确认安装场地尺寸、电源接口位置、网络布线路径，确保符合设备安装要求。

2.设备清点：核对所有设备及辅材的型号、数量、外观完整性，确保与订单一致。

3.基础施工：完成电源线、网线布线，安装配电柜、交换机等基础设备，确保供电及网络通畅。

（二）设备安装

1.支架安装：按照设计尺寸安装LED室内支架，调整水平度及垂直度，确保支架稳固。

2.LED屏安装：进行LED箱体拼接，校准拼接精度，连接箱体网线及电源线。

3.控制设备安装：安装视频综合服务平台机箱及各类输入输出板卡，连接与LED屏的信号线路。

4.辅材安装：连接汇聚交换机、配电柜与其他设备的线路，确保接线规范、接触良好。

（三）系统调试

1．现场调试验证：系统安装完成后，采用专业测试工具（开展全面的现场调试验证，确保系统性能达标：

2．样品测试：在关键设备进场前，实施样品抽样测试制度。对像素间距、亮度、对比度、解码能力、拼接同步性等核心参数进行实测，实测数据需满足或优于招标文件要求，测试合格后方可允许设备批量进场。

3．控制系统：测试多信号解码能力、抓屏上墙帧率、拼接无撕裂效果等功能指标。

4．LED屏：重点检测蓝光危害值、色度均匀性、全屏刷新时间、信号切换响应速度等关键指标。

5．验收标准：明确严格的验收标准，所有参数实测值必须满足或优于招标文件要求，相关检测报告齐全有效；系统需完成连续72小时试运行测试，试运行期间无任何故障，试运行数据记录完整；同时，供应商需提交完整的技术文档，经用户方组织专业团队审核通过后，方可完成验收。

6．电源与网络：检测配电柜输出电压稳定性、交换机转发时延、信号传输丢包率等基础指标。

7．硬件调试：检查各设备供电状态、接口连接状态，测试设备硬件功能是否正常。

8．软件配置：安装视频图像上墙软件，配置网络参数、拼接布局、信号源参数等。

9．信号测试：接入各类信号源，测试信号接收、解码、显示效果。

10．功能测试：逐一测试信源切换、拼接融合、云台控制、预编辑、报警联动等功能。

11．稳定性测试：进行72小时连续运行测试，记录设备温度、运行状态、信号稳定性等数据。

（四）验收交付

1.出具调试报告：整理调试过程中的测试数据、功能验证结果，形成正式调试报告。

2.用户培训：为用户提供系统操作、维护培训，解答用户疑问。

3.验收签字：与用户共同进行系统验收，核对参数指标及功能实现情况，验收合格后签署验收报告。

六、售后服务保障方案

1.响应机制：

￮远程响应：2小时内响应用户技术咨询及远程故障排查请求。

￮现场响应：24小时内到达现场处理重大故障。

2.备品备件：建立备品备件库，确保常用备件及时供应。

3.定期巡检：

￮每月进行1次远程巡检，监控系统运行状态，及时发现潜在问题。

￮每季度进行1次现场巡检，检查设备运行状况，进行清洁维护及参数校准。

4.培训支持：提供1次集中培训及不定期上门培训，确保用户操作人员及维护人员熟练掌握系统使用技能。

5.质保期限：所有设备及集成服务质保期为1年，质保期内非人为损坏免费维修或更换。

七、质量控制措施

1.采购控制：选择具备相应资质、信誉良好的供应商，签订采购合同明确质量要求及检测报告提供义务。

2.施工控制：制定详细施工规范，施工人员持证上岗，施工过程中实行三级质检。

3.调试控制：制定标准化调试流程及测试用例，确保每个功能点、每个技术参数都得到充分验证。

4.文档控制：整理完整的技术文档，包括设备说明书、检测报告、施工图纸、调试报告、验收报告等，便于后期维护查阅。

5.安全控制：施工过程中严格遵守安全操作规程，做好防静电、防触电、防坠落等安全防护措施；系统运行过程中定期检查电路、设备温度等安全指标。

八、系统扩展性设计

1.硬件扩展：视频综合服务平台预留解码板扩展槽位，汇聚交换机预留业务扩展槽，支持后续增加信号接入及输出能力。

2.功能扩展：视频图像上墙软件支持升级扩展，可根据后续业务需求增加AI智能分析、多屏联动等功能模块。

3.显示扩展：LED显示屏采用模块化设计，支持后续增加箱体扩展显示面积，支架结构适配扩展需求。
